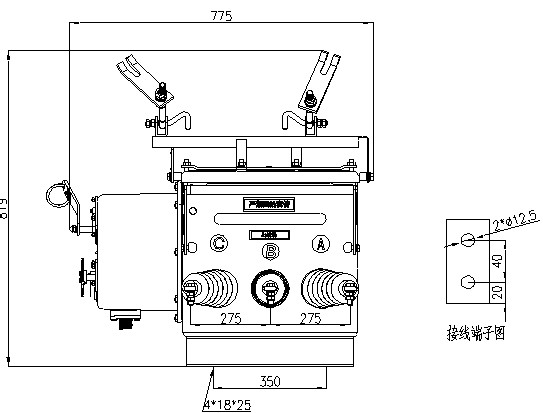

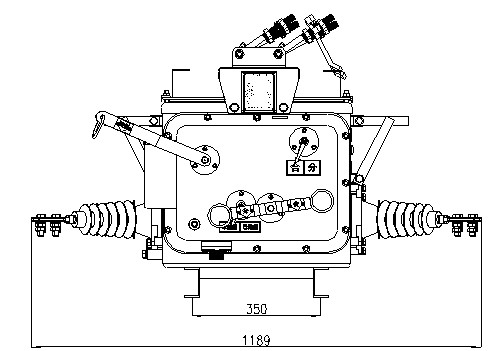

ZW20-12(F)/630-20戶外高壓（分界)真空斷路器（以下簡稱分界斷路器），是我公司自主研發的一款新型產品，分界斷路器可以承擔真空斷路器、真空負荷開關、重合器、分段器四種開關功能于一體的智能化裝置產品，主要配置有真空斷路器本體、EYK-12控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT)三大部分組成，產品廣泛用于10KV、20KV城市、農村配電網架空環網線路中作線路保護開關、分段開關與聯絡開關使用，可實行環網線路負荷的自動調配和重組。在大用戶供電的分支線路中可作為分界開關（俗稱開門狗），架空配電網絡作重合器與分?jǐn)嗥髦茫纸鈹嗦菲骶哂羞h(yuǎn)程管理模式，保護控制功能及通訊功能，能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相問短路故障。 　　開關本體采用真空方式滅弧，并采用SF6、N2混合氣體作輔助絕緣，箱體采用了引進日本、德國、法國氣體密封、防爆、絕緣結構技術、整體密封性能優良。內部充入的SF6、N2混合氣體不泄露，不受外界環境影響，其彈簧操動機構進行了小型化及性能優化設計，動作可靠性遠高于國內傳統的彈簧機構。 　　產品特點 　　●外可采用碳鋼板噴戶外漆或采用不銹鋼外殼； 　　●進出線均采用密封結構套管，內部由環氧樹脂澆注，外部套硅橡膠外套； 　　●分界斷路器由ZW20-12型真空斷路器上優化改進的，外置電壓互感器及EYK-1(2.3.4)型智能控制器組成，所有連接線均通過全密封防水型航空接插件進行電氣連接； 　　●分界斷路器采用CTA-Ⅳ型彈簧操動機構，具備手、電動儲能，電動合閘，手、電動分閘功能； 　　●操作機構新穎、簡單，動作可靠、體積小、機械壽命可達1萬次； 　　●分界斷路器的安裝方式可用懸架吊裝在橫桿上，亦可選用座式安裝在橫桿上； 　　●整個機構由合閘彈簧、儲能系統、過流脫扣器、分合閘線圈、手動分合閘系統，輔助開關及儲能指示等部件構成； 　　分界斷路器內置1只零序CT，變比為20/1,0.1～5A（一次電流）區段保持線性關系，額定負載1Ω，額定負載下的變比誤差小于3%，一次零序電流為400A，二次輸出電流有效值不小于5A，額定短時耐受電流16KA、20KA、25KV/4S； 　　分界斷路器由內裝有高壓系統及其操動部件的主體箱、操作機構箱和供安裝、固定、搬（吊）運用的吊架三部分組成； 　　●分界斷路器采用外置式PT，裝于電源側，變比10000V/220V,容量300VA，精度3P級；控制器和分解斷路器的操作電源和電壓信號均由PT提供； 　　裝有真空滅弧室的分解斷路器開斷性能穩定可靠，安裝于三相獨立的環氧樹脂絕緣盒內，尤其A,B,C三相套管具有良好的外絕緣，具有阻燃燒性能和無爆炸危險，具有可靠、體積小、重量輕和使用壽命長等特點； 　　●分界斷路器采用全封閉結構，箱內充以SF6、N2混合氣體，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用； 　　●分界斷路器的合、分閘可手動或是、電動操作，可帶過流保護。 結構特點 　　儲能過程 　　◆電動儲能原理：電動機將輸出扭矩傳遞給機構的小鏈輪，經過鏈條傳動、帶動拐臂旋轉，使合閘彈簧 儲能，當拐臂上壓桿推下行程開關時，切斷電動機電源，彈簧儲能完畢； 　　◆手動儲能原理：用手或高壓絕緣棒朝下拉動儲能手柄，帶動機構輸出軸上的小齒輪，將旋轉扭矩傳遞給與它充分嚙合的大齒輪，從而帶動拐臂旋轉，使合閘彈簧儲能。 　　合閘操作 　　◆電動合閘原理：機構接到合閘信號后，合閘電磁鐵的動鐵心向上運動，從而推動脫扣桿向上運動，使合閘半軸與合閘掣子直接的約束解除。同時，合閘掣子受滾子的壓迫而逆時針旋轉，釋放彈簧儲能，由于合閘彈簧的收縮力使凸輪受到?jīng)_擊，撞上輸出軸上的多爪拐臂，完成合閘操作； 　　◆手動合閘原理：用手或高壓絕緣棒朝下拉動手動合手柄，當合閘半軸逆時針旋轉時，多爪拐臂逆時針旋轉同時帶動合閘掣子旋轉，產生與合閘電磁鐵操作同樣的效果； 　　◆重合閘操作：機構釋放儲能彈簧的能量后，完成合閘操作，在合閘狀態，機構再次完成儲能操作后，機構處于合閘狀態，在此狀態一旦接到正確的信號后，機構便能實現一次自動重合閘操作。 　　分閘操作 　　◆電動分閘原理：機構接到分閘信號后，分閘電磁鐵的動鐵心向上運動，從而推動脫扣桿向上運動，使分閘半軸與分閘掣子之間的約束解除。同時，分閘掣子受滾子壓迫而逆時針轉動，使多爪拐臂因受分閘彈簧的推力而逆時針旋轉，于是完成分閘操作。 　　◆手動分閘原理：用手或高壓絕緣棒朝下拉動手動分合手柄，當分閘半軸逆時針旋轉時，多爪拐臂逆時針旋轉同時帶動分閘掣子旋轉，產生與分閘電磁鐵操作同樣的效果； 　　◆過流脫扣操作：當規定的脫扣電流通過過流脫扣器中的過流線圈時，電磁鐵動作，推桿頂動脫扣桿，使分閘半軸與分閘掣子之間的約束解除，從而產生與分閘電磁鐵操作相同的效果，使分界斷路器過流脫扣動作。 　　產品特點： 　　1、產品的一次導電回路，操作機構處于兩密閉的氣室內，內充零表壓SF6氣體，具有很強的耐環境能力，且具有較高的絕緣強度。 　　2、產品的外絕緣為高壓復合套管，抗污穢能力強，耐高、低溫能力高，無然燒、爆炸等危險。 　　3、產品可以內置保護電流互感器，或計量互感器，同時還可以內置零序電流互感器，實現接地故障保護功能。 　　4、產品結構緊湊，尺寸小，安裝方便，各項指示明顯。 　　外形及安裝尺寸：
